Die Physik eines Bogenstrichs: Modellierung der Reibung an einer Geigensaite

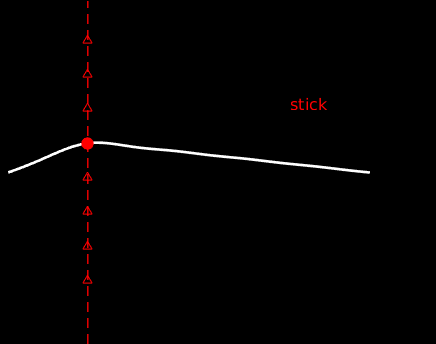

Wenn ein Geiger mit dem Bogen über eine Saite streicht, geschieht auf mikroskopischer Ebene etwas Bemerkenswertes: Die Saite gleitet nicht gleichmäßig unter den Bogenhaaren hindurch. Stattdessen bleibt sie hängen, rutscht dann ab und bleibt erneut hängen – und das hunderte Male pro Sekunde. Diese als "Hängenbleiben-Rutschen"-Bewegung (engl. slip-stick) bezeichnete „Helmholtz-Bewegung“ verleiht Streichinstrumenten ihren charakteristischen Klang. Dieses Verhalten in einer Computersimulation genau nachzubilden, hat sich jedoch als überraschend hartnäckiges Problem erwiesen, und die Geschichte, wie Forscher versucht haben, die Reibung zwischen Bogen und Saite zu modellieren, ist in Wirklichkeit eine Geschichte fortlaufender Verfeinerungen, von denen jede ein Rätsel löst und gleichzeitig ein neues aufwirft.

Das einfachste Bild: Reibung als Kurve

Die frühesten Berechnungsmodelle behandelten die Reibung zwischen Bogen und Sehne auf recht intuitive Weise: Die Reibungskraft hängt nur davon ab, wie schnell Bogen und Sehne zu einem bestimmten Zeitpunkt aneinander vorbeigleiten. Langsameres relatives Gleiten bedeutet mehr Reibung (näher am Festkleben); schnelleres Gleiten bedeutet weniger Reibung. Stellt man diesen Zusammenhang grafisch dar, erhält man eine Reibungskurve (siehe Abbildung 1). Einfach, rechnerisch aufwendig und gut genug, um das grundlegende Stick-Slip-Muster nachzubilden.

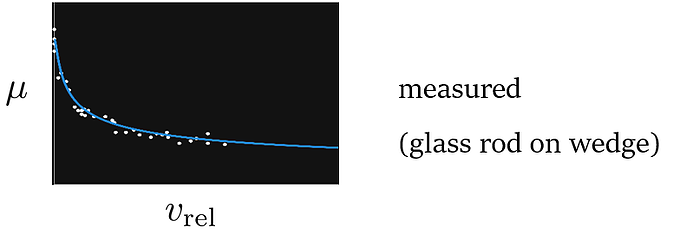

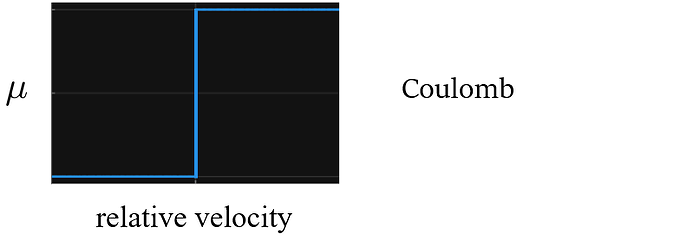

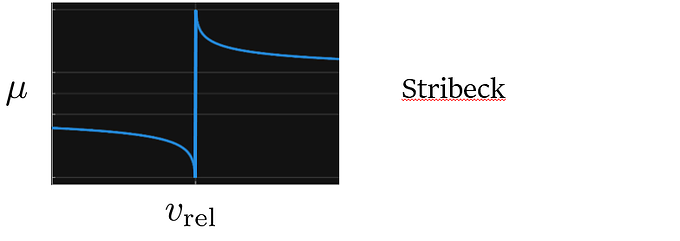

Abbildung 1. Oben/links: Coulomb-Reibungskurve (der Reibungskoeffizient μ hängt nur vom Vorzeichen der Relativgeschwindigkeit zwischen Bogen und Saite ab). Mitte: Stribeck-Reibungskurve (die Reibung hängt sowohl vom Vorzeichen als auch vom Betrag der Relativgeschwindigkeit ab). Unten/rechts: Gemessene Reibungskurve für einen mit Kolophonium beschichteten Glasstab, der auf einem statischen Keil gleitet [J. Smith und J. Woodhouse (2000), „The tribology of rosin“, Journal of the Mechanics and Physics of Solids 48].

Das Problem besteht darin, dass die reale Reibung zwischen Bogen und Saite nicht nur von der momentanen Geschwindigkeit abhängt. Sie hängt auch von der Vorgeschichte: davon ab, wie sich die Kontaktzone verformt hat, wie stark sie sich erwärmt hat und wie lange der Kontakt im Haft- oder Gleitbereich war. Ein Modell, das ausschließlich die momentane Geschwindigkeit betrachtet, lässt all diese Effekte außer Acht. Zwar kann es das qualitative Verhalten wiedergeben, doch bei feineren Details stößt es an seine Grenzen – etwa bei transienten Vorgängen (also dem Verhalten im ersten Bruchteil einer Sekunde, unmittelbar nachdem der Bogen in Bewegung gesetzt wird) oder bei der Frage, wie sich die Spielbedingungen auf weniger günstige Klangbereiche auswirken.

Ein phänomenologischer Ansatz: Borsten und Elastoplastizität

Eine weitere Generation von Modellen nahm sich des Problems der „fehlenden Erinnerung“ direkt an. Anstatt den Kontakt als einzelnen Punkt zu betrachten, beschreiben diese Modelle die Grenzfläche zwischen Bogenhaar und Saite als eine Anordnung winziger elastischer Borsten: ein sogenanntes „Borstenmodell“ bzw. elastoplastisches Modell. Während sich der Bogen bewegt, werden diese Borsten gebogen und verformt. Werden sie zu stark belastet, geben sie nach und gehen in den Gleitbereich über (siehe Abbildung 2).

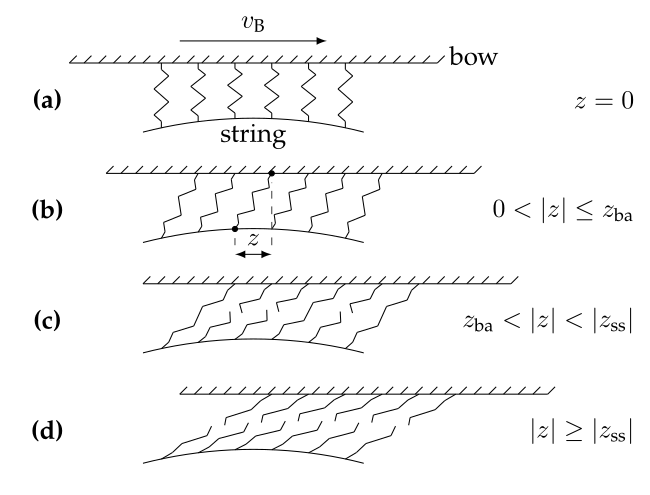

Abbildung 2. S. Willemsen (2021), „Real-time simulation of musical instruments using finite-difference time-domain methods“, Dissertation, Aalborg University, Dänemark: Darstellung der mikroskopischen Verschiebungen der Borsten zwischen Bogen und Saite, wie sie im elastoplastischen Reibungsmodell angenommen werden. Der Bogen bewegt sich mit der Geschwindigkeit v_B nach rechts. (a) Die mittlere Borstenverschiebung z = 0. (b) Der Bogen bewegt sich relativ zur Saite nach rechts und der rein elastische bzw. „Vor-Gleit“-Bereich wird erreicht (Haften). (c) Nachdem |z| größer als die Ablöseverschiebung z_ba geworden ist, beginnen immer mehr Borsten zu „brechen“. Dies wird als elastoplastischer Bereich bezeichnet. (d) Nachdem |z| ≥ |z_ss| erreicht hat, sind alle Borsten „gebrochen“, der stationäre Zustand (Gleiten) ist erreicht und der rein plastische Bereich beginnt.

Dieses Bild ist physikalisch realistischer, da es auf natürliche Weise Hysterese erzeugt: eine Art „Nachlauf“ oder Gedächtnis im Reibungsverhalten, ohne dass das Modell künstlich zwischen verschiedenen Zuständen springen muss. Dennoch werden diese Modelle typischerweise für jede neue Spielbedingung manuell angepasst. Und wie ihre einfacheren Vorgänger lassen sie einen Aspekt außer Acht, der sich als äußerst wichtig erweist: die Wärme.

Warum die Temperatur eine Rolle spielt: Kolophonium wird durch Wärme klebriger und gleitfähiger

Die Bögen von Violine (aber auch Viola, Violoncello und Kontrabass) sind mit Kolophonium beschichtet, einem behandelten Baumharz, das dem Bogenhaar den notwendigen Halt auf der Saite verleiht. Das mechanische Verhalten von Kolophonium ist jedoch stark temperaturabhängig. Die Reibung an der mikroskopischen Kontaktstelle erzeugt Wärme. Mit steigender Temperatur wird das Kolophonium weicher und verändert sein Verhalten. Wird dieser thermische Effekt ignoriert, kann ein Reibungsmodell reale Veränderungen des Verhaltens nicht erfassen, die allein dadurch entstehen, dass sich die Kontaktzone während des Spiels erwärmt.

Dies führte zu einer neuen Klasse von thermischen Reibungsmodellen. Diese enthalten eine vereinfachte Beschreibung dafür, wie sich Wärme an der Kontaktstelle aufbaut und wieder abgeführt wird, und lassen die Temperatur wiederum auf das Reibungsverhalten zurückwirken. Damit konnten diese Modelle etwas erfassen, was frühere Modelle nicht leisten konnten: die Veränderung von Klang und Spielbarkeit, wenn sich die Kontaktzone während eines Bogenstrichs tatsächlich erwärmt.

Die Verbindung der Ansätze: ein thermisches elastoplastisches Modell

Jeder dieser Ansätze löste einen Teil des Problems, ließ jedoch einen anderen Teil unberücksichtigt: Borsten- bzw. elastoplastische Modelle erfassten Gedächtniseffekte und Hysterese, ignorierten aber die Wärme; thermische Modelle berücksichtigten die Wärme, besaßen jedoch kein ebenso detailliertes mechanisches Bild der Kontaktverformung. Der naheliegende nächste Schritt ist daher ein Modell, das beide Mechanismen kombiniert: eine elastoplastische, borstenartige Beschreibung des Kontakts, gekoppelt mit einem thermischen Modell, das verfolgt, wie sich die Kontaktzone erwärmt und wieder abkühlt, wobei beide Mechanismen sich gegenseitig beeinflussen. Abbildung 3 zeigt einige Ergebnisse dieses Modellierungsansatzes.

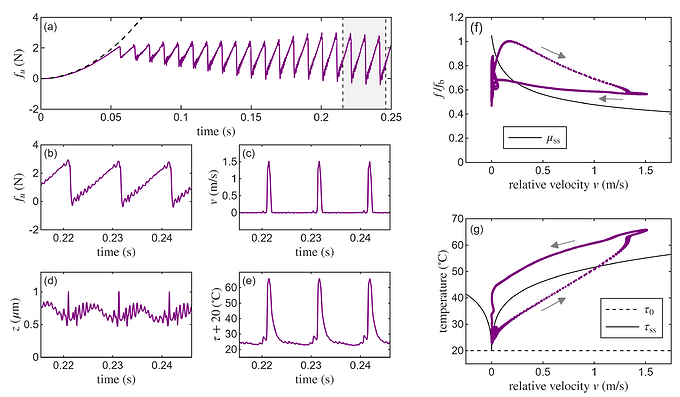

Abbildung 3: M. van Walstijn, V. Chatziioannou, A. Lampis und E. Matusiak (2026), „A thermal elasto-plastic friction model for bowed-string simulation“, Acta Acustica, 10, 47, https://doi.org/10.1051/aacus/2026042: Beispiel eines Simulationsergebnisses für einen einzelnen Bogenstrich. (a) Stegkraft. Der grau hinterlegte Bereich kennzeichnet einen Zeitraum von drei Haft-Gleit-Zyklen. (b) Stegkraftsignal für den grau hinterlegten Bereich. (c) Relativgeschwindigkeit. (d) Borstenverschiebung. (e) Kontakttemperatur. (f) Effektiver Reibungskoeffizient in Abhängigkeit von der Relativgeschwindigkeit für den grau hinterlegten Bereich. (g) Kontakttemperatur in Abhängigkeit von der Relativgeschwindigkeit für den grau hinterlegten Bereich; die schwarze gestrichelte Linie kennzeichnet die Umgebungstemperatur, während die schwarze durchgezogene Linie die stationäre Wärmebilanz beschreibt.

Die Hoffnung besteht darin, dass ein einziges Reibungsmodell, das sowohl die mechanischen als auch die thermischen Aspekte des Kontakts korrekt erfasst, leisten kann, was frühere Modelle nicht vermochten: sowohl den transienten „Ansatz“ eines Bogenstrichs als auch den stationären, anhaltenden Klang über das gesamte Spektrum möglicher Spielweisen eines Musikers zuverlässig vorherzusagen.

Stand der Forschung

Die ersten Ergebnisse sind vielversprechend. Das kombinierte Modell kann transiente Bogen-Saiten-Wellenformen über einen weiten Bereich von Spielbedingungen reproduzieren (siehe Abbildung 4 für ein Beispiel auf der G-Saite eines Violoncellos). Es bleiben jedoch offene Fragen, insbesondere hinsichtlich der Kalibrierung des Modells sowie einiger verbleibender Abweichungen bei extremen Spieltechniken (z. B. sehr geringem oder sehr hohem Bogendruck). Ein Teil dieser Abweichungen könnte darauf zurückzuführen sein, dass bessere Methoden benötigt werden, um die tatsächlichen Vorgänge im mikroskopischen Kontakt zu messen. Besonders wünschenswert wäre eine Messung der Temperatur direkt an der Stelle, an der Bogen und Saite aufeinandertreffen. Dies ist während des Spiels jedoch nach wie vor äußerst schwierig direkt zu messen.

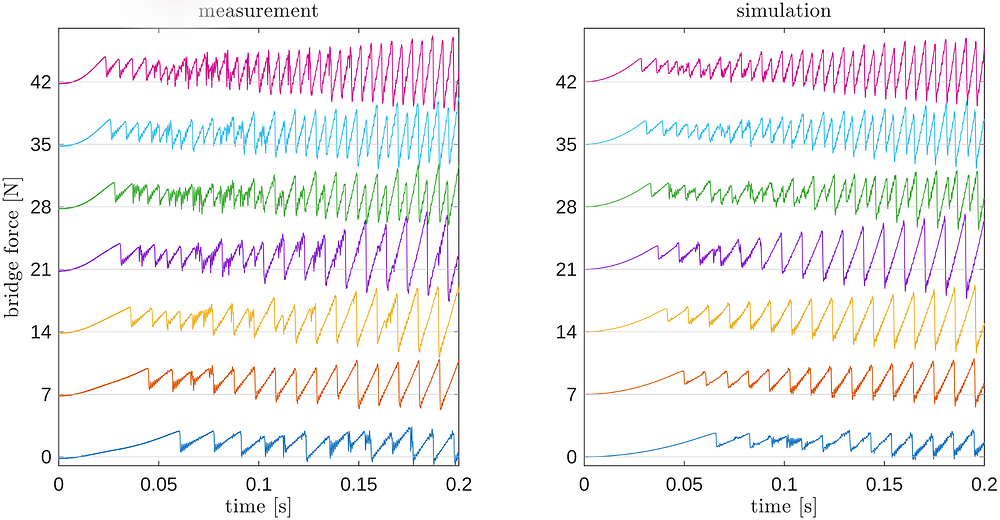

Abbildung 4. V. Chatziioannou, M. van Walstijn und A. Lampis (2026), „Simulating bow-string transients using a thermal elasto-plastic friction model“, in Proc. ISMA, Helsinki: Stegkraft-Wellenformen für sieben verschiedene Beschleunigungswerte, zur besseren Darstellung jeweils um 7 N versetzt, bei einer Bogendruckkraft von 2,74 N.

Die Reibung zwischen Bogen und Saite erweist sich damit als ein tatsächlich anspruchsvolles Problem: Ein deutlich hörbarer Effekt – der Klang einer Violine – entsteht aus Vorgängen auf mikroskopischer Ebene und wird von Materialeigenschaften, Temperatur sowie der nahezu chaotischen Empfindlichkeit der gestrichenen Saite gegenüber kleinsten Änderungen der Spielweise beeinflusst. Jede Generation von Modellen ist diesem komplexen Verhalten ein Stück nähergekommen und hat gleichzeitig verdeutlicht, wie viel Komplexität noch zu erfassen ist.

Literaturverzeichnis

J. Smith und J. Woodhouse (2000), „The tribology of rosin“, Journal of the Mechanics and Physics of Solids 48

J. Woodhouse (2026), „The science of musical instruments“, https://euphonics.org

M. van Walstijn, V. Chatziioannou, A. Lampis und E. Matusiak (2026), „A thermal elasto-plastic friction model for bowed-string simulation“, Acta Acustica, 10, 47, https://doi.org/10.1051/aacus/2026042

V. Chatziioannou, M. van Walstijn und A. Lampis (2026), „Simulating bow-string transients using a thermal elasto-plastic friction model“, in Proc. ISMA, Helsinki

S. Willemsen (2021), „Real-time simulation of musical instruments using finite-difference time-domain methods“, Dissertation, Aalborg University, Dänemark
